工業馬達保護控制盤 MCP

工業馬達保護控制盤

MCP

‧內建電磁接觸器與過載保護器，可直接控制並保護現場馬達、泵浦等負載 ‧支援單相 AC 110V / AC 220V，接觸器 10A~39A 選配，最高對應 220V/7HP ‧提供乾接點與帶電濕接點兩種輸出，可搭配 DO4、DO8、DO16 或 CBA 使用 ‧300 與 400 兩種箱體可選，單盤最多可併接 4 組負載 ‧箱體可獨立切斷電源，維修或異常時單獨斷電，確保用電安全 -適用場所- 工地、工業控制場域

檔案下載型錄操作手冊產品常見問題

產品特色

直接控制內建電磁接觸器與過載保護器，可直接控制並保護現場馬達、泵浦等負載

兩種輸出提供乾接點與帶電濕接點兩種輸出，可搭配 DO4、DO8、DO16 或 CBA 使用

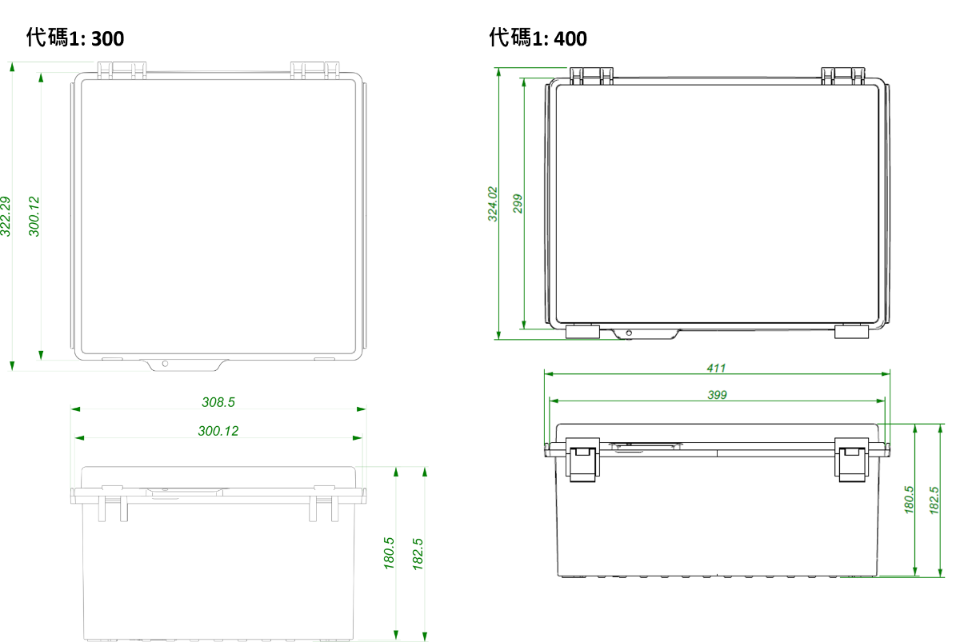

可併接負載 300 與 400 兩種箱體可選，單盤最多可併接 4 組負載

單獨斷電箱體可獨立切斷電源維修或異常時單獨斷電確保用電安全

選配 & 規格

MCP 代碼1 代碼2代碼3代碼4

代碼1	箱體種類	代碼2	負載電壓	代碼3	負載電流(複選)	代碼4	輸出形式
300	300300180箱體	110	AC 110V	10A	CU-11 110V/0.75HP、220V/1.5HP	D	乾接點(DO4、DO8、DO16使用)
				14A	CU-16 110V/1HP、220V/2HP
				20A	CU-18 110V/1.5HP、220V/3HP
400	300400180箱體	220	AC 220V	26A	CU-22 110V/2HP、220V/4HP	W	帶電濕接點(CBA使用)
				35A	CU-32 110V/2HP、220V/5HP
				39A	CU-38 110V/3HP、220V/7HP
