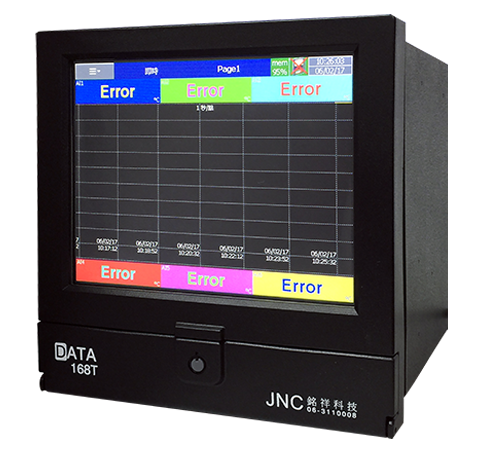

‧功能強大的數據記錄和監控裝置，具有中文觸控操作界面，支持多國語言和18頻道輸入（可擴充至24頻道）。
‧它能夠接受各種類比訊號，並能顯示數值紀錄、趨勢圖、長條圖及輸出Excel報表。
- 應用場所 -
資料收集、UPS溫度監控、各式機台資料記錄
檔案下載
產品特色
選配 & 規格
DATA168T —代碼 1 —代碼 2
| 代碼1 |
擴充插卡(選4塊) |
代碼2 | RS485功能 |
|
N |
空槽蓋 | N |
無 |
| AI | AI06，一卡六點 | M | DATA168T抓取感測器數據 |
| AO | AO06，一卡六點 | ||
| DI | DI06，一卡六點 | S | 讓圖控抓取DATA168T數據 |
| DO | DO06，一卡六點 |
| 電源 | 90 ~ 250 VAC (50/60 Hz) | |
|---|---|---|
| 耗電量 : 約26W | ||
| CPU / 記憶體 | 1 GHz 高效能 ARM 處理器｜RAM 256 MB｜Flash 256 MB｜支援 SD 卡 (最大 32 GB) 與 USB 擴充 | |
| 顯示螢幕 | 5.6 吋 TFT LCD觸控寬螢幕 | |
| 取樣速率 | 最快每點 100 毫秒,預設每點 1 秒 | |
| 熱電偶輸入 | J, K, T, E, B, R, S, N, L, U, P, W3, W5, LR, A1, A2, A3, M (共 18 種) | |
| 熱電阻輸入 | Pt50 / Pt100 / Pt200 / Pt500 / Pt1000 (α = 0.00385)、JPt50 / JPt100 / JPt200 / JPt500 / JPt1000 (α = 0.003916)、Ni100 / Ni200 / Ni500 / Ni1000 | |
| 電壓 / 電流 | mV、V、mA 通用型訊號輸入 | |
| 類比輸入卡 | 每張 6 點,最多可組合 4 張 (共 24 點) | |
| 類比輸出卡 | 每張 6 點,輸出範圍可選 0-20mA、4-20mA、0-5VDC、1-5VDC、0-10VDC | |
| 數位輸入卡 | 每張 6 點,可作為一般邏輯輸入或高速脈波計數 | |
| 數位輸出卡 | 每張 6 點繼電器接點輸出 | |
| 通訊介面 | 標配 Modbus TCP/IP 乙太網路｜可選配 RS-232、RS-422 或 RS-485 (Modbus RTU) | |
| 資料匯出 | 報表可輸出 PDF、Excel、CSV,並支援網頁瀏覽與郵件通知 | |
| 韌體 | 標準版內建數學運算;進階版本另提供批次記錄、FDA 21 CFR Part 11、自訂畫面編輯等功能 (可單選或合併) | |
| 多國語言 | 19 國語系介面,涵蓋繁中、簡中、英、日、韓、德、法、西、葡、俄等 | |
| 外殼尺寸 (W×H×L) | 144 × 144 × 189 mm｜盤後深度 171 mm | |
| 盤面開孔尺寸 | 137 × 137 mm | |
| 防護等級 | 前面板 IP65 防水防塵｜背面 IP20 | |
| 工作環境 | 工作溫度 0 ~ 50°C｜儲存溫度 -30 ~ 70°C｜相對濕度 20 ~ 80% RH (無凝結) | |
| 安全規範 | 通過 CE、cULus、RoHS 認證｜品保符合 ISO 9001 | |
| 電源 | 90 ~ 250 VAC (50/60 Hz) | |
|---|---|---|
| 耗電量 : 約26W | ||
| CPU / 記憶體 |
1 GHz 高效能 ARM 處理器｜RAM 256 MB｜Flash 256 MB｜支援 SD 卡 (最大 32 GB) 與 USB 擴充 |
|
| 取樣速率 |
最快每點 100 毫秒,預設每點 1 秒 |
|
| 顯示 | 5.6吋TFT LCD觸控寬螢幕 | |
| 熱電偶輸入 | J, K, T, E, B, R, S, N, L, U, P, W3, W5, LR, A1, A2, A3, M (共 18 種) |
|
| 熱電阻輸入 | Pt50 / Pt100 / Pt200 / Pt500 / Pt1000 (α = 0.00385)、JPt50 / JPt100 / JPt200 / JPt500 / JPt1000 (α = 0.003916)、Ni100 / Ni200 / Ni500 / Ni1000 | |
| 電壓 / 電流 |
mV、V、mA 通用型訊號輸入 | |
| 類比輸入卡 |
每張 6 點,最多可組合 4 張 (共 24 點) | |
| 類比輸出卡 | 每張 6 點,輸出範圍可選 0-20mA、4-20mA、0-5VDC、1-5VDC、0-10VDC | |
| 數位輸入卡 |
每張 6 點,可作為一般邏輯輸入或高速脈波計數 | |
| 數位輸出卡 | 每張 6 點繼電器接點輸出 | |
| 通訊介面 |
標配 Modbus TCP/IP 乙太網路｜可選配 RS-232、RS-422 或 RS-485 (Modbus RTU) | |
| 資料匯出 | 報表可輸出 PDF、Excel、CSV,並支援網頁瀏覽與郵件通知 | |
| 韌體 |
標準版內建數學運算;進階版本另提供批次記錄、FDA 21 CFR Part 11、自訂畫面編輯等功能 (可單選或合併) | |
| 多國語言 |
19 國語系介面,涵蓋繁中、簡中、英、日、韓、德、法、西、葡、俄等 |
|
| 外殼尺寸 (W×H×L) |
144 × 144 × 189 mm｜盤後深度 171 mm | |
| 盤面開孔尺寸 | 137 × 137 mm | |
| 防護等級 |
前面板 IP65 防水防塵｜背面 IP20 |
|
| 工作環境 |
工作溫度 0 ~ 50°C｜儲存溫度 -30 ~ 70°C｜相對濕度 20 ~ 80% RH (無凝結) |
|
| 安全規範 |
通過 CE、cULus、RoHS 認證｜品保符合 ISO 9001 |
|
